Apple iOS 12 での SSL-VPN の接続例†

Apple iPhone SE の画面で説明します。他の機種では若干異なる可能性があります。

AnyConnect のダウンロードとインストール（未インストールの場合のみ）†

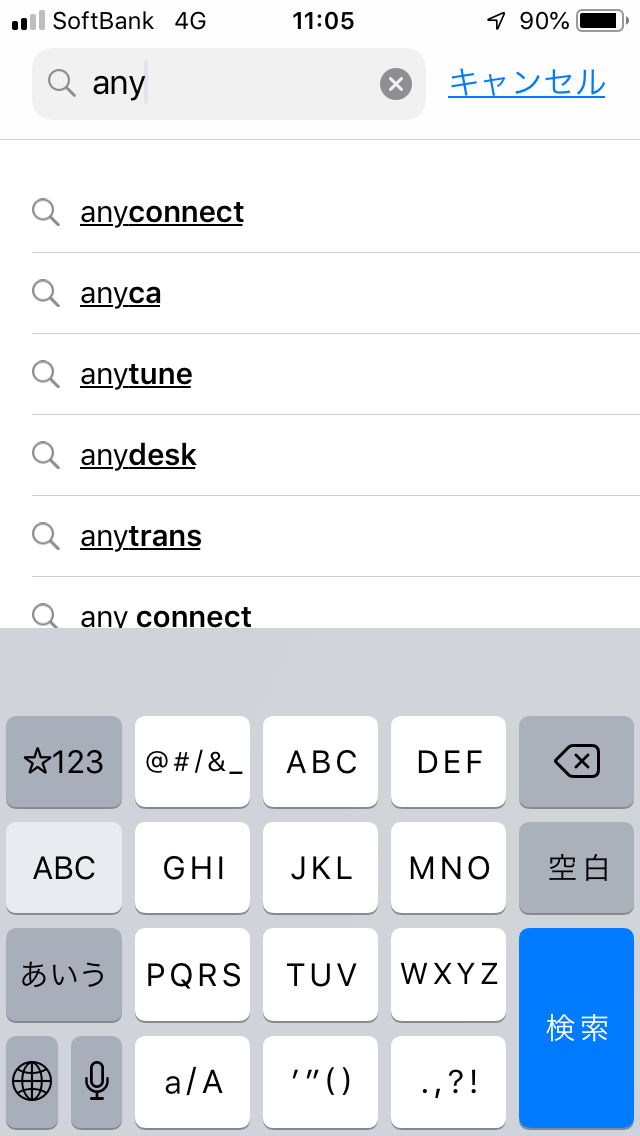

1. App Store を開き、「AnyConnect」を検索します。

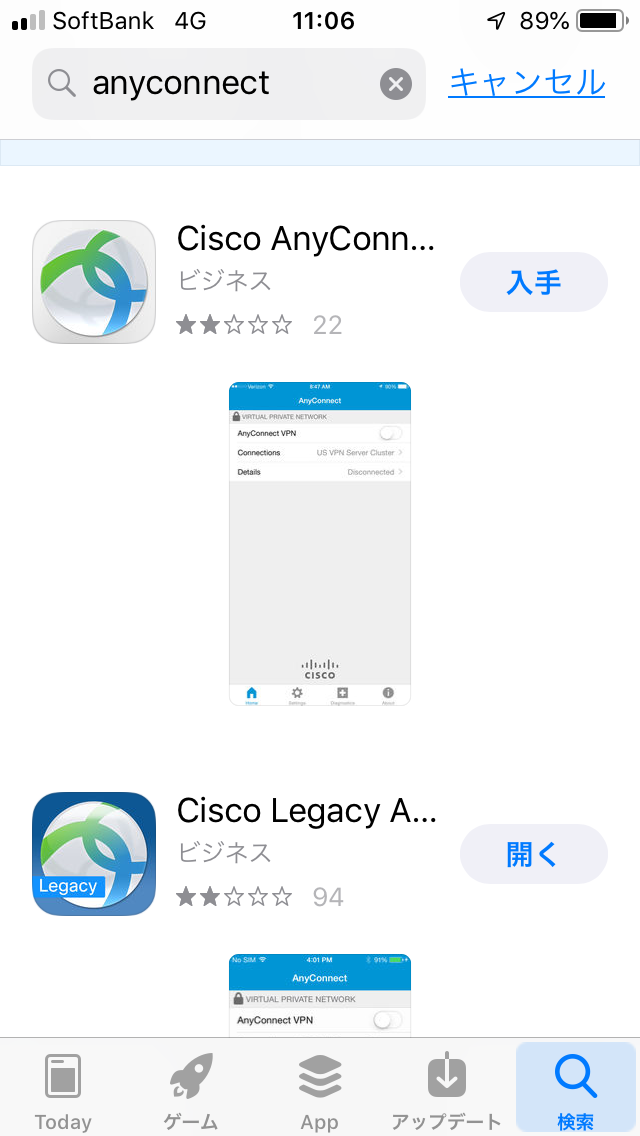

2. 「Cisco AnyConnect」の「入手」をタップします。

   ※「Legacy…」とついているものは古いバージョンですので、お間違いなきようご注意ください。


3. ダウンロードとインストールが終わったら、「開く」をタップして設定に進みます。

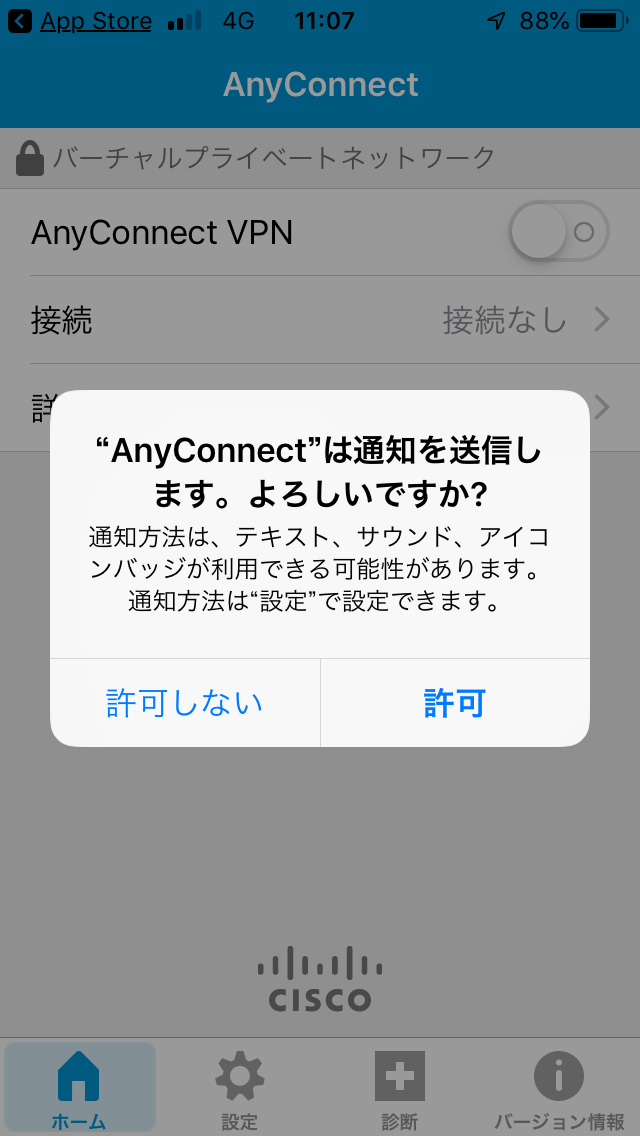

   ※AnyConnectの初回起動時には、下記確認画面が表示されます。「許可」をタップします。




接続先の設定 (生研VPNへの初回接続時のみ必要)†

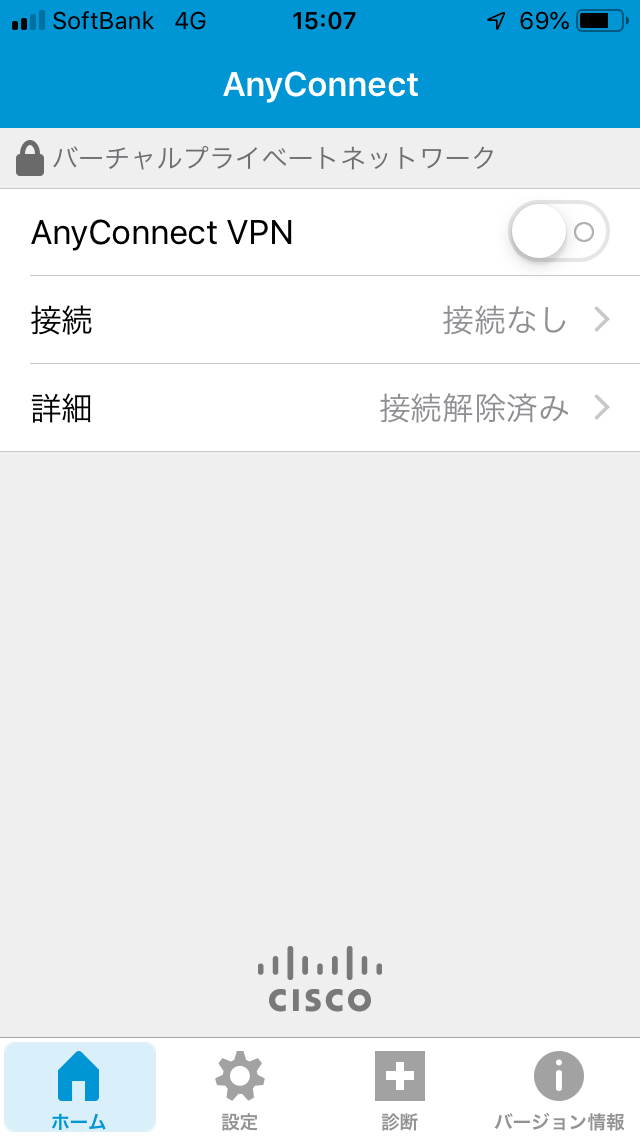

初回起動時には、「接続」欄が「接続なし」となっています。接続先情報を設定する必要があります。

1. AnyConnectを起動し、「接続」をタップします。

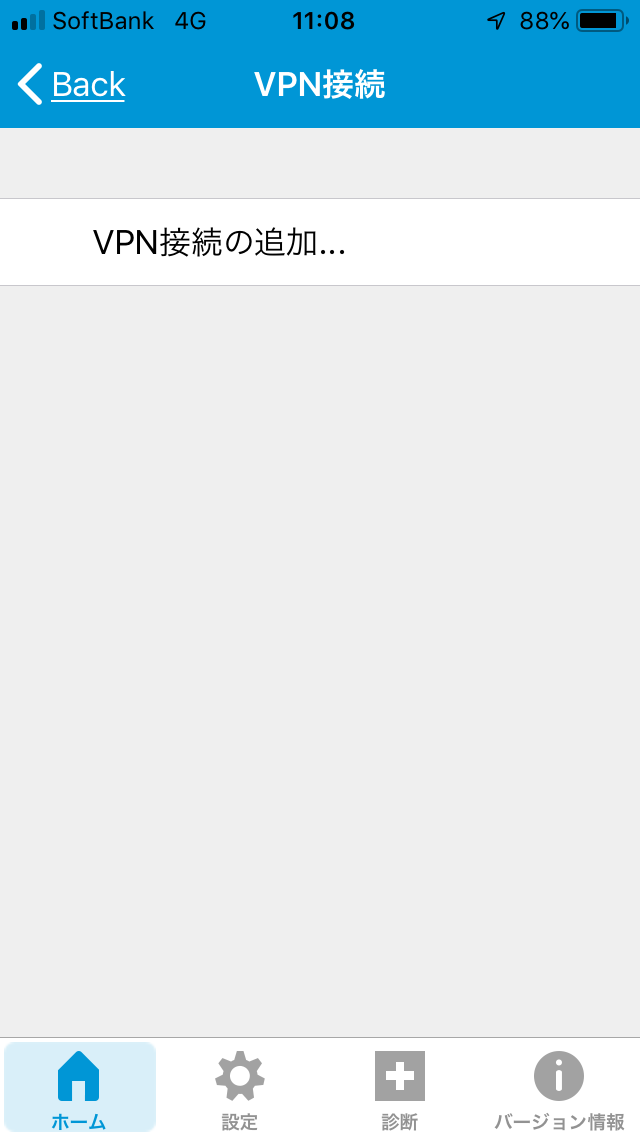

2. 「VPN接続」画面で「VPN接続の追加…」をタップします。

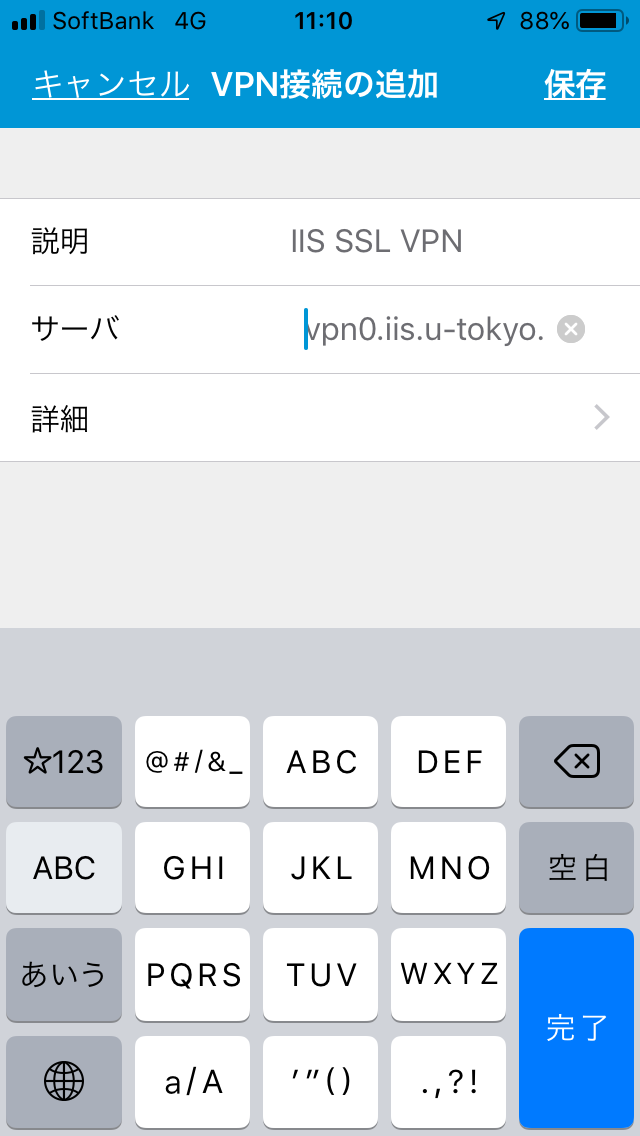

3. 「VPN接続の追加」画面で下記情報を入力し、右上の「保存」をタップします。

   • 「説明」：わかりやすい名前 (たとえば IIS SSL VPN) を入力
   • 「サーバ」：vpn0.iis.u-tokyo.ac.jp
   • 「詳細」：（変更不要）

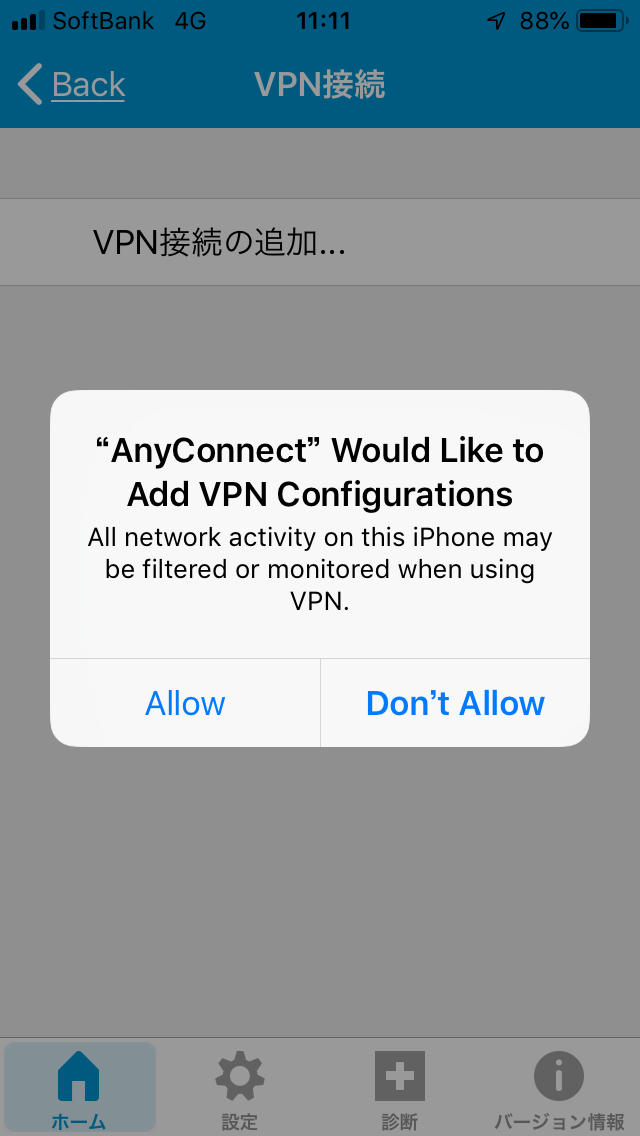

4. VPN接続追加の確認メッセージが表示されます。「Allow」をタップします。

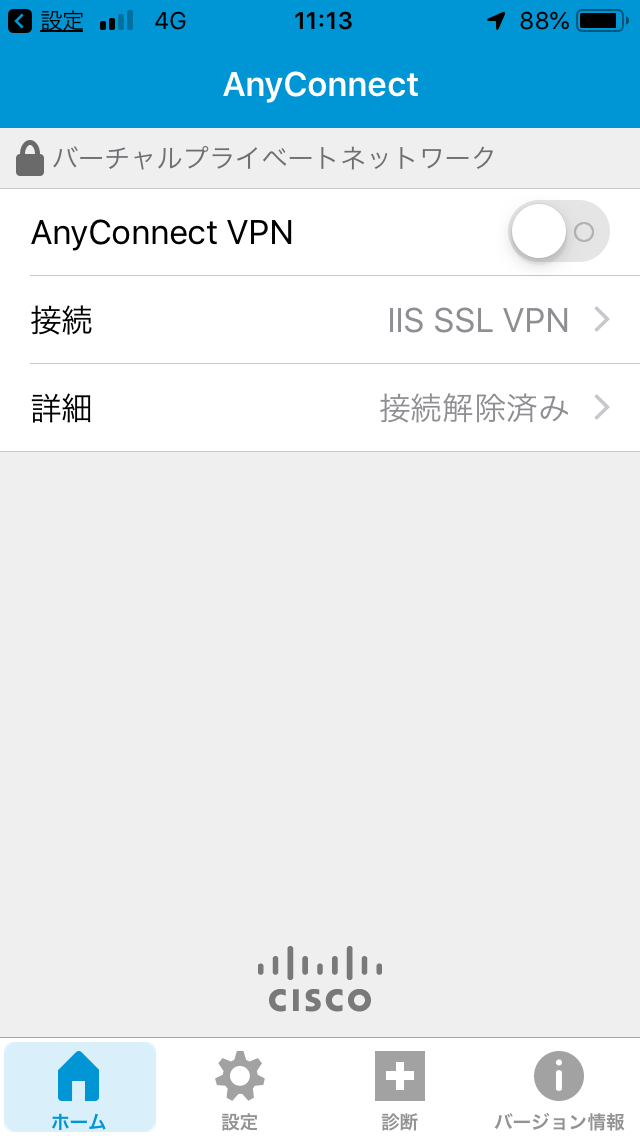

5. AnyConnect ホーム画面に戻ります。「接続」欄に先程「説明」に入力した名前（この例では「IIS SSL VPN」）が表示されています。




   これで設定は完了です。

SSL-VPN 接続の開始†

1. AnyConnectを起動します。「接続」欄に設定済みの「説明」（名前）が表示されていることを確認し、「AnyConnect VPN」欄右横のスイッチをタップします。

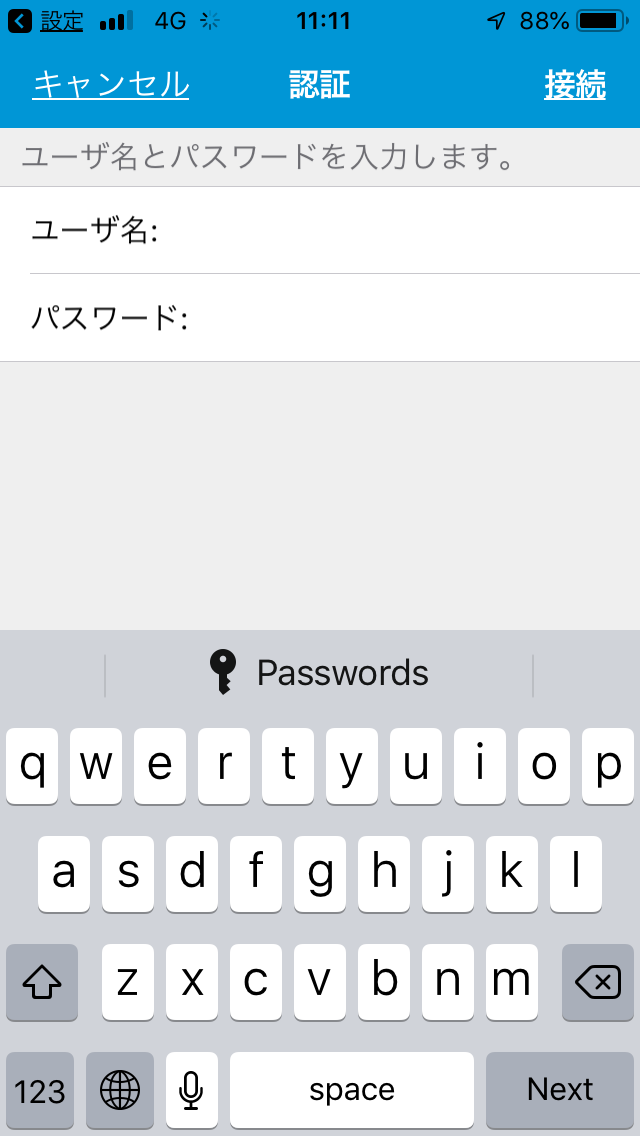

2. 「認証」画面で、ユーザ名に生研アカウント名（メールアドレスの@より前の部分）とパスワードを入力し、右上の「接続」をタップします。

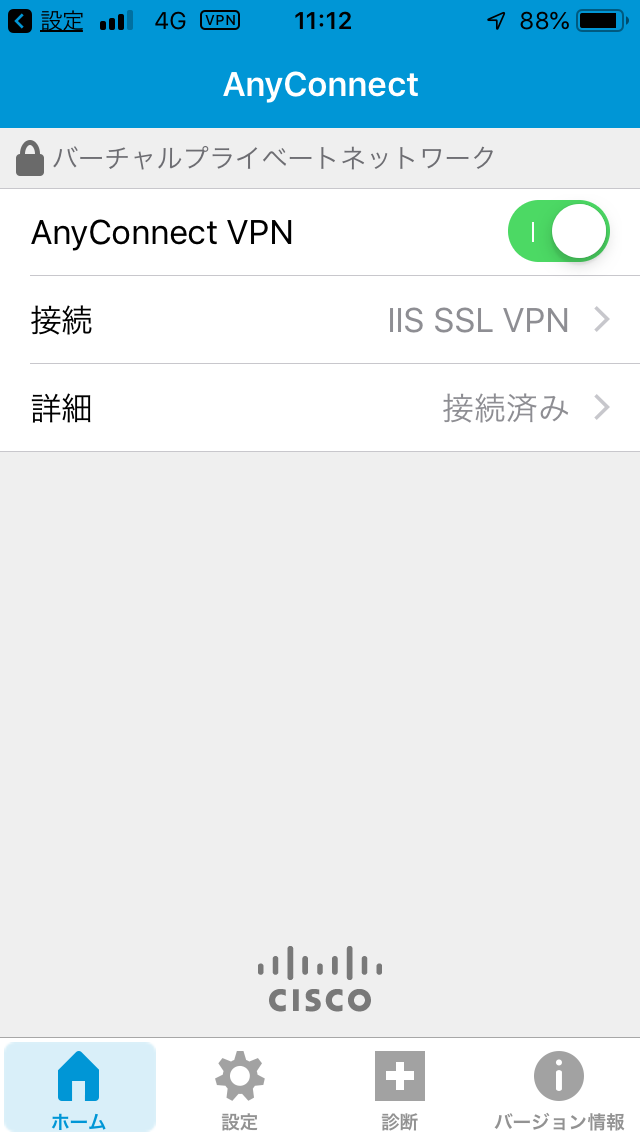

3. AnyConnect ホーム画面に戻ります。「AnyConnect VPN」欄右横のスイッチがON状態（緑色）、「詳細」欄が「接続済み」となり、画面最上部左側にVPN接続中を示すマーク（）が表示されます。




   以降は SSL-VPN を使った通信となります。

SSL-VPN 接続の終了†

SSL-VPN 接続を終了するには、AnyConnect から操作します。

1. AnyConnect を起動します。「AnyConnect VPN」欄右横のスイッチ（緑色、ON状態）をタップし、白色(OFF状態)にします。
   　→　

   「詳細」欄の表示が「接続済み」から「接続解除済み」に変わり、画面最上部左側のVPN接続中を示すマーク（）が消えます。

   これで通常の通信に戻ります。

通信状況の確認方法、その他†

その他、AnyConnect の機能に簡単に触れておきます。AnyConnect の詳細メニューから、SSL-VPN 接続中の通信量に関する統計情報や、AnyConnect のバージョン情報などが参照できます。

通信の統計情報の確認†

SSL-VPN通信中に、通信の統計情報を参照できます。

1. SSL-VPN通信中に AnyConnect 画面を開きます。ホーム画面の「詳細」欄をタップします。

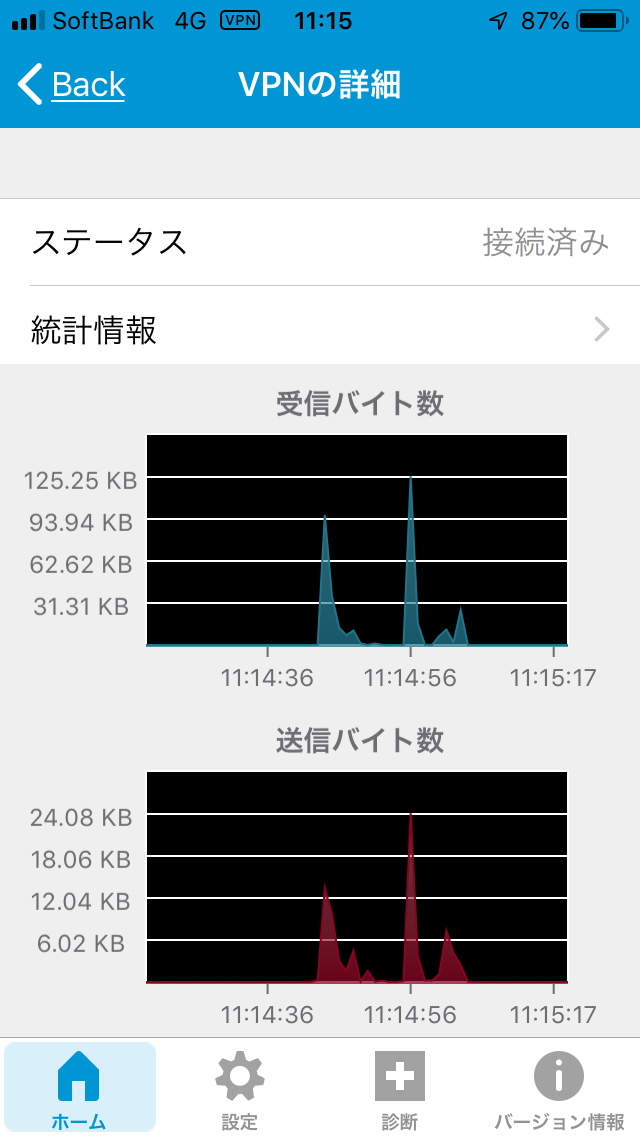

2. 「VPNの詳細」画面が表示されます。送受信バイト数が時系列で確認できます。




SSL-VPN 接続ログの確認†

AnyConnect による SSL-VPN接続ログを確認できます。

1. AnyConnect を起動し、画面下部の「診断」アイコン（）をタップします。

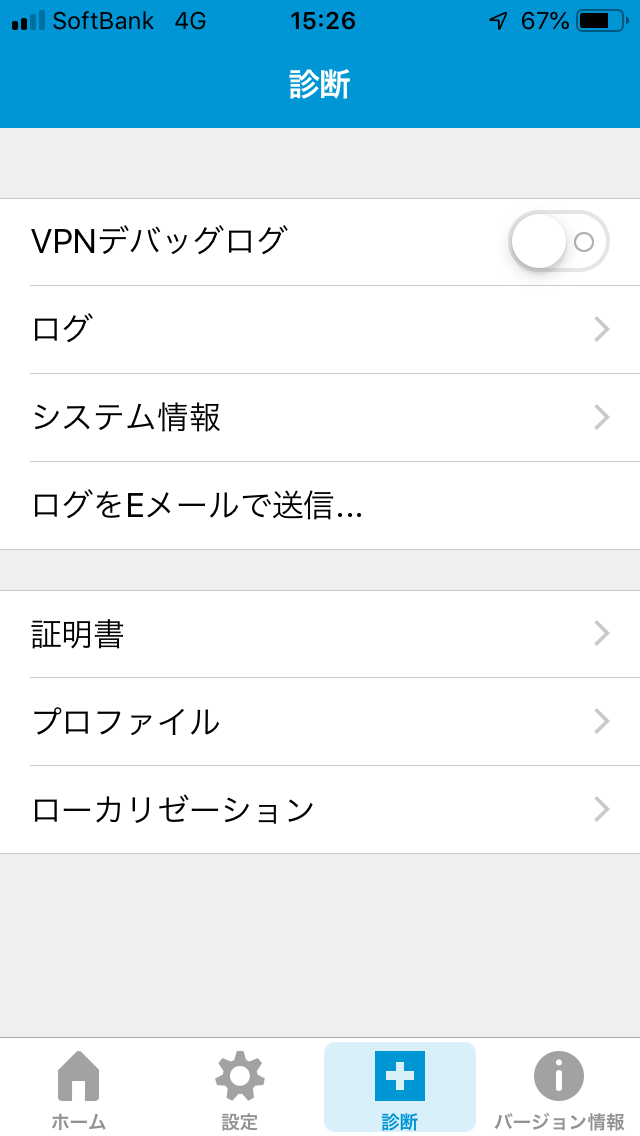

2. 「診断」画面で「ログ」をタップします。


   これまでに AnyConnect を用いて SSL-VPN 接続した際のログが確認できます。

AnyConnect バージョン情報の確認およびオンラインユーザガイド（英文）の参照†

「バージョン情報」画面より、オンラインユーザガイド（英文）を参照できます。

1. AnyConnect を起動し、画面下部の「バージョン情報」アイコン（）をタップします。

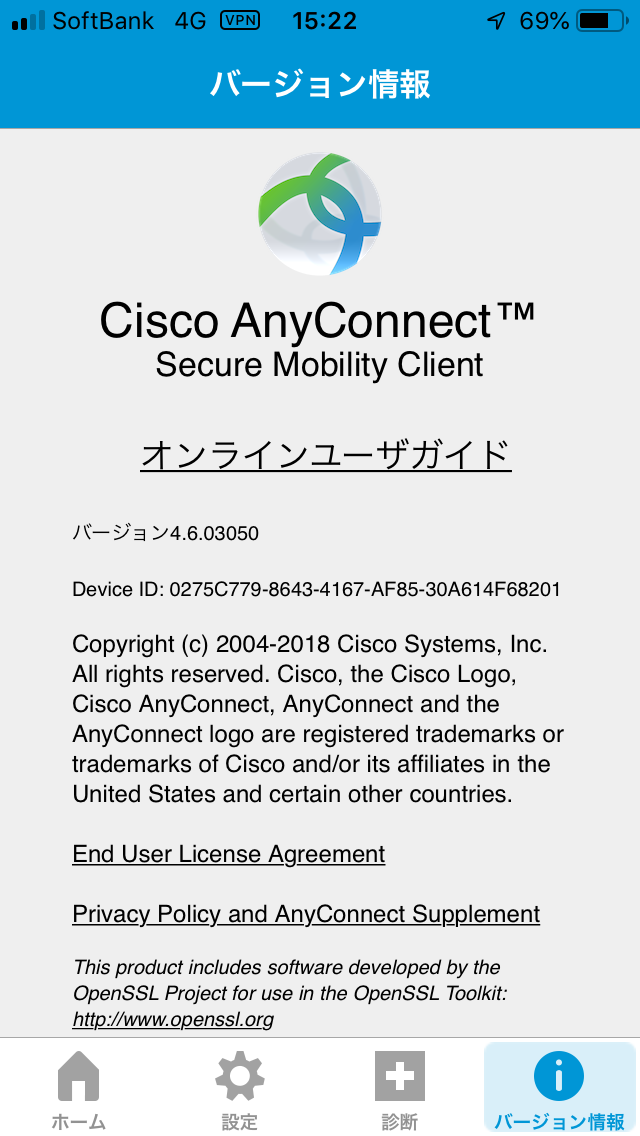

2. 「バージョン情報」画面に AnyConnect のバージョンが表示されます。また、「オンラインユーザガイド」リンクをタップすると、ブラウザが起動し Cisco の「Apple iOS User Guid for Cisco AnyConnect Secure Mpbility Client」画面が表示されます。




以上で説明は終了です。
